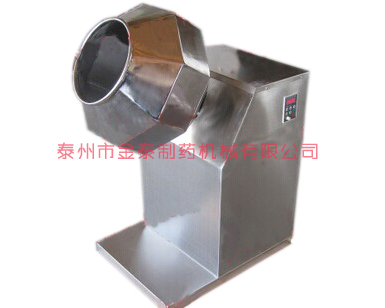

八角鍋糖衣機
詳細介紹
異形糖衣機主要用于制藥工業中壓制成形的片、丸和顆粒的包衣。亦可用于食品工業中糖果機制或包衣。也可使可塑性物料滾動成丸。包衣拋光后的糖衣片具有光亮的表面，可防止氧化、受潮或揮發，又可遮蓋不適之味，使藥品便于識別及緩和在人體腸胃中的溶解作用。
二、異型糖衣機主要技術參數
三、異型糖衣機工作原理
四、異型糖衣機結構
本機主要由底座部份、工作部份、傾角調節部份組成
1.底座部份由底盤、主機支撐座、傾角支撐座和傾角調節機，萬向調節器導軌及限位開關等組成。
主機支撐座上裝有兩軸承座與工作部分連接
2.工作部分由鍋體、擺線針輪減速機主電機和減速機安裝支座，鍋體和主電機與減速機之間均通過平鍵與螺栓連接安裝在支座上，支座前下部焊有轉軸與主機支撐座上軸承座連接。后下部有導軌
3.傾角調節部分由傾角調節絲桿，減速機和電機組成，電機通過皮帶轉動帶動減速機使絲桿上升、下降，絲桿上部有滾動裝置，安裝在主減速機座后部，萬向調節器使主減速機支座上升、下降，調節衣鍋傾角。調節傾角由安裝在底座部分的限位開關在15°-45°的極限控制中間角度可任意調節。
五、異型糖衣機使用和保養
使用：
1、開機前必須檢查減速器是否添加潤滑油，并至油標線上，機器各部分緊固件是否松動，擦凈鍋體。
2、糖衣鍋的傾角和裝置及物體交換性能有關，傾角為30°時生產效率和質量均較好
3、主機采用自動星形降壓啟動三角運轉。星形啟動應在5秒左右自動換成三角運轉，如啟動過長應順時針調節時間繼電器，使星形啟動在5-10秒之間，避免損壞電機。在確認啟動、自動、轉換運轉正常時投入生產?？諜C運轉2分鐘，無異?，F(xiàn)象即可投入工作。
保養：
異形糖衣機主要用于制藥工業中壓制成形的片、丸和顆粒的包衣。亦可用于食品工業中糖果機制或包衣。也可使可塑性物料滾動成丸。包衣拋光后的糖衣片具有光亮的表面，可防止氧化、受潮或揮發，又可遮蓋不適之味，使藥品便于識別及緩和在人體腸胃中的溶解作用。
二、異型糖衣機主要技術參數
|
型號參數
|
BY-1500 |
| 鍋體直徑 | 1500 |
| 生產能力（kg/次） | 300-400 |
| 傾角a（可調） | 15°-45° |
| 鍋體轉速（r/min） | 33 |
| 主電動機 | Y90L-4 7.5KW |
| 1400r/min | |
| 升降電機 | 1.1KW |
| 外形尺寸（長*寬*高） | 2200x1500x1800 |
| 機器重量 | 850 |
三、異型糖衣機工作原理
鍋體順時針旋轉，對鍋內芯片分次噴復糖漿和混漿料，使糖漿混合料在芯片上均勻涂布，并使糖衣片在鍋內翻滾。
本機以合理的形狀、穩定的線速度使片劑在鍋內形成最佳物流曲線流，不但能滿足包糖衣的工藝要求。還能使可塑性物料滾成丸，和表面拋光。
主電機通過擺線針輪減速機轉動，使鍋體得到合理的轉動，鍋體運轉平穩。
四、異型糖衣機結構
本機主要由底座部份、工作部份、傾角調節部份組成
1.底座部份由底盤、主機支撐座、傾角支撐座和傾角調節機，萬向調節器導軌及限位開關等組成。
主機支撐座上裝有兩軸承座與工作部分連接
2.工作部分由鍋體、擺線針輪減速機主電機和減速機安裝支座，鍋體和主電機與減速機之間均通過平鍵與螺栓連接安裝在支座上，支座前下部焊有轉軸與主機支撐座上軸承座連接。后下部有導軌
3.傾角調節部分由傾角調節絲桿，減速機和電機組成，電機通過皮帶轉動帶動減速機使絲桿上升、下降，絲桿上部有滾動裝置，安裝在主減速機座后部，萬向調節器使主減速機支座上升、下降，調節衣鍋傾角。調節傾角由安裝在底座部分的限位開關在15°-45°的極限控制中間角度可任意調節。
五、異型糖衣機使用和保養
使用：
1、開機前必須檢查減速器是否添加潤滑油，并至油標線上，機器各部分緊固件是否松動，擦凈鍋體。
2、糖衣鍋的傾角和裝置及物體交換性能有關，傾角為30°時生產效率和質量均較好
3、主機采用自動星形降壓啟動三角運轉。星形啟動應在5秒左右自動換成三角運轉，如啟動過長應順時針調節時間繼電器，使星形啟動在5-10秒之間，避免損壞電機。在確認啟動、自動、轉換運轉正常時投入生產?？諜C運轉2分鐘，無異?，F(xiàn)象即可投入工作。
保養：
1、應定期更換減速器潤滑油和添加滾動軸承處潤滑脂，潤滑油可六個月更換一次。
2、機器若較長時間不用應擦干凈，用罩遮好。
3、檢修電器應及時上好蓋板，保證安全使用。
4、機器必須接地。
